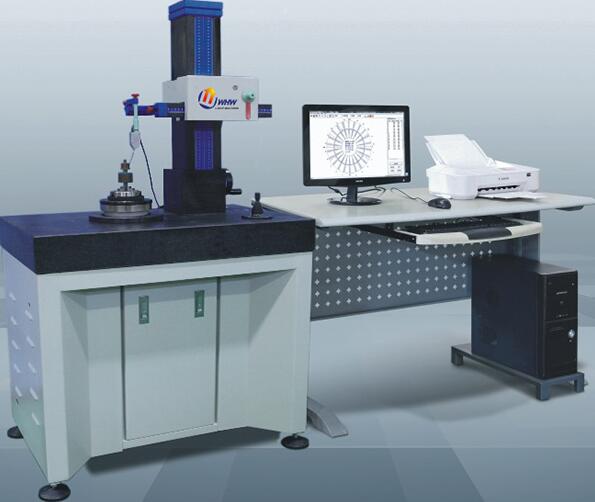

Y9030DG低速大承載圓度測量儀適用于各種非連續表面,規則、不規則的環形工件的圓度、波紋度、同軸度、垂直度、平行度、平面度等參數的測量(可用四種方法評定圓度誤差)并能夠給出零件的偏心及相位。亦可用于各種電機整流子的圓度、跳動量、單片跳動、鄰片間跳動等參數的測量(可用四種方法評定)并能夠給出零件的偏心及相位。
1、儀器回轉測量轉臺采用高精度氣浮靜壓軸承結構,儀器主軸精度高不磨損,使用壽命長;
2、數據采集采用德國HEIDENHAIN公司進口精密圓光柵及相關技術,定位精確,穩定性好;
3、儀器采用WINDOWS系統操作平臺,專業測量軟件,測量界面簡潔直觀,操作便捷;可以實時顯示圖形數據、存盤留檔、隨時打印,圖形分析報告,直觀清晰;
4、儀器標配萬向調平工作臺,工件調整方便快捷,檢測效率高;
5、儀器配置各種規格、長度的紅寶石測針,可選配本公司特制尼龍測頭測量特殊工件;
6、電機整流子測量采用專用測量及處理軟件,同一界面可顯示圓度、跳動量、單片跳動、鄰片間跳動等參數值;
7、對使用環境無特殊要求,可在車間及計量室使用;
8、可對零件表面狀態進行頻譜分析,能夠給出任一波的幅值;
9、自動識別間斷,自動和手動剔除凹口功能,部分圓弧測量圓度功能;
10、測量操作設置鼠標和鍵盤快捷操作,用戶可根據操作習慣自由選擇。
1、主軸精度:徑向誤差:±(0.04+5H/10000)μm
軸向誤差:±(0.04+6X/10000)μm
2、系統精度:0.1μm
3、工作臺平面度:≤2μm(R≤70mm)
4、數據采集方式:進口德國HEIDENHAIN精密圓光柵
5、數據采集點:4096
6、測量最大外徑:Ф300mm(可擴展)
7、測量最小內徑:Ф3mm
8、測量最大高度:300mm可增高600mm
9、最大承載:40Kg
10、量程范圍:≤400μm(半徑差)
11、傳感器分辨率:0.01μm
12、傳感器測力:0.2N
13、濾波器:1、1-500、2-500、2-15、2-50、2-150、15-150
14、波紋度:3-16、17-100
15、圓度誤差評定方法:最小二乘法(LSC)、最小區域法(MZC)、最大外接圓(MIC)、 最小包容圓法(MCC)
16、放大倍率:100、200、400、500、800、1000、2000、4000、5000、8000、10000、20000、40000、50000、80000、100000、200000等共17檔。
17、頻譜分析:可給出任一頻段的數據值
18、轉速:4-6轉/分
19、X/Y軸移動方式:電動/手動
20、凹凸口剔除:自動識別間斷,自動和手動剔除凹口功能,部分圓弧測量圓度功能;
21、軟件輔助功能:同軸度、垂直度、平行度、平面度
22、電源、氣源壓力:電源220V、50V、250W;氣源壓力≥0.45MPa
23、環境要求:工作溫度:常溫;濕度:20-80%RH(無結露);良好地線,無明顯震源
